Stapeldruck

Previous pageReturn to chapter overviewNext page

Der Stapeldruck stellt erweitere Funktionalität für die Drucksteuerung des DIN-Drucks zur Verfügung. Die Verwaltung erfolgt über die in Abb. 330 dargestellten Möglichkeiten des DIN-Druckdialoges.

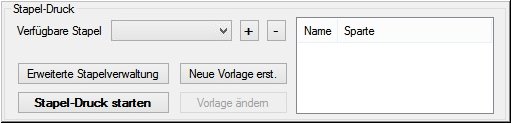

DIN-Druck-Stapeldruck
Abb. 330 Konfigurationsmöglichkeiten Stapeldruck



Beim normalen DIN-Druck können Sie verschiedene Druckrahmen unterschiedlicher Größe, Art und Ausrichtung auf der Zeichenfläche platzieren und die dort durch die Auswahl von Fachschalen und Layern, die für alle gleich ist, dargestellten Informationen drucken.



Der Stapeldruck bietet die Möglichkeit, durch Festlegen von Stapeln und darin enthaltenen Vorlagen für die platzierten Druckrahmen festzulegen, welche Informationen gedruckt werden. So lassen sich in einem Stapel Vorlagen zusammenfassen, die steuern, dass in den Druckrahmen der Reihe nach die Informationen fachschalenweise gedruckt werden.



Hinweis

-

Die Stapel mit ihren Vorlagen funktionieren was die Darstellung der Layer anbetrifft nur in dem Projekt 100%ig, in dem sie angelegt wurden.





-

Vorlagen können als Muster für weitere Stapel kopiert werden. Bei ihrer Verwendung muss die Layerauswahl ggf. angepasst werden.



Stapel erzeugen/löschen

Neue Vorlage erzeugen/ändern

Vorlagen verwalten

Stapel drucken






1. Stapel erzeugen/löschen



Einen Stapel können Sie erzeugen, indem Sie im Dialog Abb. 330 auf Stapel-hinzufügen oder auf «Erweiterte Stapelverwaltung» und in dem sich öffnenden Dialog Abb. 333 auf Stapel-hinzufügen klicken. Es öffnet sich der Dialog Abb. 331 mit einem Vorschlag für die Stapelbezeichnung.

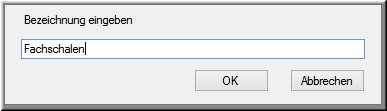

DIN-Stapel-Name-festlegen
Abb. 331 Stapelbezeichnung festlegen



Geben Sie ggf. einen anderen Namen für den Stapel ein und legen Sie den Stapel mit diesem Namen durch Klicken auf «OK» an. Dieser erscheint dann in der Liste verfügbarer Stapel.



Um einen Stapel zu löschen, wählen Sie diesen aus der Liste verfügbarer Stapel im Druckdialog oder in der Stapelverwaltung aus und klicken auf Stapel-löschen. Der Stapel wird ohne Rückfrage gelöscht, die darin enthaltenen Vorlagen aber geparkt, so dass sie weiterhin zur Verfügung stehen.





2. Neue Vorlage erzeugen/ändern



Um eine Vorlage zu erzeugen, gehen Sie bitte folgendermaßen vor:



Legen Sie die Fachschalen/Layer aktiver/passiver Projekte durch Aktivieren/Deaktivieren im Layermanager fest, die mit der zu erzeugenden Vorlage gedruckt werden sollen.


Wählen Sie die in dieser Vorlage zu verwendende Legende aus,  die auch passive Projekte berücksichtigt.


Wählen Sie den Stapel aus, dem die Vorlage hinzugefügt werden soll.


Aktualisieren Sie die Einstellungen in dem in Abb. 332 dargestellten Bereich. Sollen die aktuellen Texte für Benutzertext/Überschrift in der Vorlage für den Stapeldruck nicht verändert werden können, aktivieren Sie bitte  die entsprechende Option. Änderung unter "Sparte" und "Gültigkeit" sind zum Wirksamwerden mit zu bestätigen.


Klicken Sie auf «Neue Vorlage erst.» im Dialog Abb. 330, geben Sie in dem sich öffnenden Dialog einen eindeutigen Vorlagennamen ein und bestätigen Sie diesen mit «OK».


Es wird eine entsprechende Vorlage erzeugt und in der Liste angezeigt. Wiederholen Sie die Vorgehensweise, um weitere Vorlagen anzulegen.





Um eine Vorlage zu ändern, gehen Sie bitte folgendermaßen vor:



Wählen Sie den Stapel und die zu ändernde Vorlage aus. Es werden die Vorlageneinstellungen farblich hervorgehoben angezeigt, die geändert werden können (s. Abb. 332).

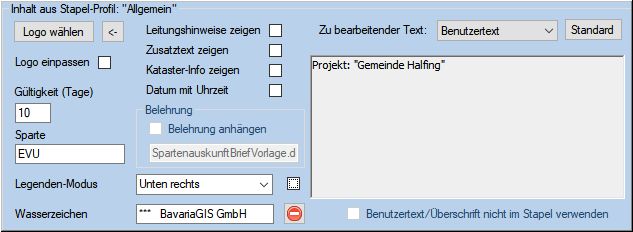

Stapel-Profil-ändern
Abb.332 änderbare Parameter



Bei aktivierter Option "Benutzertext/Überschrift nicht im Stapel verwenden" können die Inhalte der entsprechenden Textfelder nicht angepasst  werden.



Nehmen sie die erforderlichen Änderungen vor und klicken Sie auf «Vorlage ändern».


Den Bearbeitungsmodus der Vorlage können Sie durch Klicken in den freien Bereich unterhalb der vorhandenen Vorlagen beenden.





3. Vorlagen verwalten



In die Verwaltung der Vorlagen gelangen Sie durch Klicken auf «Erweiterte Stapelverwaltung» im Dialog Abb. 330. Es öffnet sich der Dialog Abb. 333.

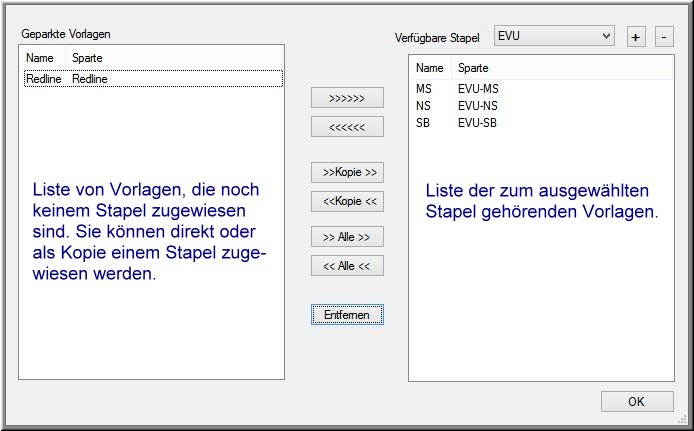

DIN-Druck-Stapelverwaltung
Abb. 333 Vorlagenverwaltung





3.1. Vorlagen verschieben/kopieren



Vorlagen können zwischen den beiden Listen verschoben oder kopiert werden.


a) Verschieben



Die Vorlagen des ausgewählten Stapels können einzeln durch Markieren und klicken auf DIN-Druck-Profil-links oder alle durch Klicken auf DIN-Druck-Profil-alle-links geparkt werden. Umgekehrt können einzelne geparkte Vorlagen nach Auswahl des Stapels und durch Klicken auf DIN-Druck-Profil-rechts, diesem durch Verschieben hinzugefügt werden. Sollen alle geparkten Vorlagen dem ausgewählten Stapel zugewiesen werden, klicken Sie bitte auf DIN-Druck-Profile-alle-rechts.





b) Kopieren



Die Kopie einer Vorlage des ausgewählten Stapels kann durch Markieren der Vorlage und klicken auf DIN-Druck-Profil-kopieren-links in der Liste geparkter Vorlagen erzeugt werden. Umgekehrt fügt das Markieren einer geparkten Vorlage und Klicken auf DIN-Druck-Profil-kopieren eine Kopie dieser Vorlage dem aktuell ausgewählten Stapel hinzu.





3.2. Vorlage entfernen



Um eine Vorlage zu löschen, markieren Sie diese in der entsprechenden Liste und klicken auf DIN-Druck-Profil-löschen.





Durch Klicken auf «OK» beenden Sie die Stapelverwaltung.





4. Stapel drucken



Nachdem Sie die Druckerkonfiguration durchgeführt und die Druckrahmen entsprechend platziert haben, wählen Sie den Stapel aus der Liste aus, dessen Profile beim Drucken auf die einzelnen Rahmen angewendet werden sollen, und starten den Stapeldruck durch Klicken auf «Stapel-Druck starten».
