Kommunale Anwendungen > Straßenkataster (SK) > Straßenabschnitte verwalten > Strasse

Führen Sie die Funktion "Sachdaten anzeigen/bearbeiten" durch Klicken auf aus, wählen Sie den interessierenden Straßenabschnitt und anschließend das Register Befahrungen im Register Straße des Dialoges Straßenkataster.

SK-Straßen
Abb. 1068 Dialog Straßenkataster - Befahrungen

Parameter		Bedeutung
Knoten-Nr	-	Nummern der Start- und Endknoten des befahrenen Straßenabschnitts.
Richtung	-	Blickrichtung
Datum	-	Datum der Durchführung der Befahrung.
Anzahl	-	Anzahl der zwischen den Knoten aufgenommenen Bilder.
Bemerkungen	-	Hinweise zur Aufnahmetechnik.

Tab. 190

Voraussetzung für die Übernahme und Darstellung von Befahrungsbildern ist die korrekte Einrichtung des Pfades zu deren Speicherort. Überprüfen Sie deshalb vorher mit der Funktion Verwaltung im Register Einstellungen, ob die Voraussetzungen erfüllt sind. Wenn nicht, dann richten Sie den Pfad entsprechend ein.

1. Verwaltung der Befahrungsdaten

Mit den folgenden Funktionen verwalten Sie die zu den SA gehörenden Befahrungsbilder bzw. können sich diese anzeigen lassen.

Funktionen		Bedeutung
	-	Lädt die im Basisordner verfügbaren Befahrungsbilder und weist diese anhand ihres Schlüssels den SA zu.
	-	Anzeige der Befahrungsbilder des ausgewählten Abschnittes.
	-	Löscht den Eintrag der Befahrungsbilder des ausgewählten Abschnittes aus der Liste, nicht jedoch die Bilder selbst.

Funktionen

Bedeutung

Lädt die im Basisordner verfügbaren Befahrungsbilder und weist diese anhand ihres Schlüssels den SA zu.

Anzeige der Befahrungsbilder des ausgewählten Abschnittes.

Löscht den Eintrag der Befahrungsbilder des ausgewählten Abschnittes aus der Liste, nicht jedoch die Bilder selbst.

Tab. 191

Nachdem Sie irgendwelche Bilder hinzugefügt oder entfernt haben, klicken Sie bitte abschließend auf «Übernehmen».

2. Anzeige der Befahrungsbilder

Idealerweise werden die Befahrungen in Übereinstimmung mit den angelegten Straßenabschnitten durchgeführt. Doch das ist leider nicht immer so. Deswegen werden alle zu einer Straßen gehörenden Ordner (Verzeichnisse mit Bildern eines Befahrungsabschnittes) in dem unter Einstellungen eingerichteten Basisordner anhand des Schlüssels gesucht und mit Angabe von Start- und Endknoten in die Liste übernommen. Klickt man auf einen solchen Listeneintrag, wird in der Zeichnung der aktuelle Befahrungsabschnitt farblich hervorgehoben (s. Abb. 1069).

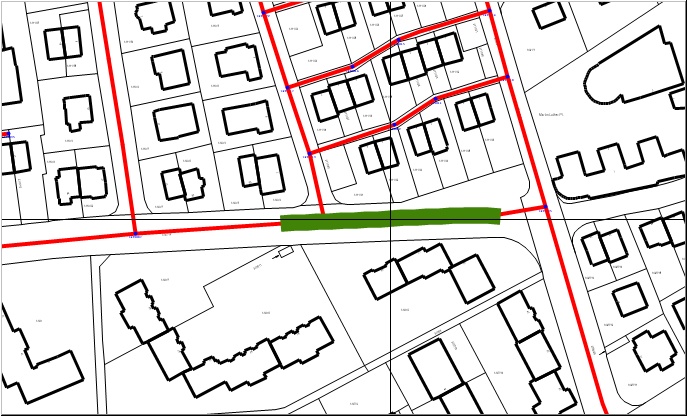

SK-aktueller-Befahrungsabschnitt
Abb. 1069 aktueller Befahrungsabschnitt

Um sich die Bilder dieses Abschnittes anzeigen zu lassen, klicken Sie bitte auf . Es öffnet sich der Viewer Abb. 1070. I.d.R. werden je Aufnahmepunkt Bilder in verschiedene Blickrichtungen aufgenommen.

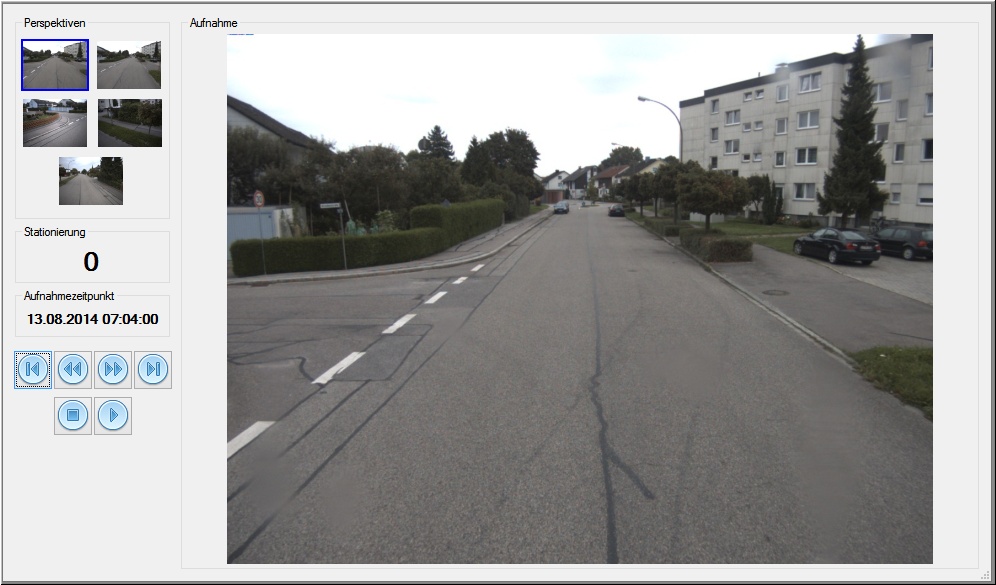

SK-Viewer
Abb. 1070 Viewer der Befahrungsbilder

Parameter

Bedeutung

Perspektiven

SK-Aufnahmefahrzeug

Nebenstehendes Bild zeigt die typischen Anbringungspositionen und Blickrichtungen von Kameras an Befahrungsfahrzeugen. Diesem Schema entsprechen die Vorschaubilder. Um ein Bild großformatig im Viewer betrachten zu können, klicken Sie bitte mit der Maus auf dieses.

Stationierung

Die Stationierung entspricht dem Aufnahmezeitpunkt in Sekunden nach Beginn der Befahrung, die mit konstanter Geschwindigkeit durchgeführt wird.

Aufnahmezeitpunkt

Datum und Uhrzeit der Durchführung der Befahrung.

Aufnahme

Maximierte Darstellung des ausgewählten Vorschaubildes.

Steuerung

Bietet die folgenden Möglichkeiten

- zum Beginn zurückzukehren
- zur vorhergehenden Stationierung zurückzukehren

- zur nächsten Stationierung weiter zu gehen

- zum Ende der Befahrung zu springen

- die Wiedergabe als Video zu beenden

- die Wiedergabe als Video zu starten

Die Position, an der die jeweils angezeigten aktuellen Aufnahmen gemacht wurden, wird auch dann in der Zeichnung zentriert und durch ein Fadenkreuz markiert dargestellt, wenn deren Wiedergabe als Video erfolgt.

Tab. 192
