Die Bemaßungsart gestattet es, die Entfernung zwischen dem gewählten Endpunkt der Basislinie und dem Schnittpunkt ihrer gedachten Verlängerung mit einer zweiten Linie zu ermitteln.
Klicken Sie auf das Symbol
, zu erreichen im Register Redline. Legen Sie den Redline-Layer und den Bemaßungsstil fest.
|
- |
Die Richtung der Verlängerung der Basislinie und der Startpunkt der Bemaßung werden durch die Klickposition bezüglich deren Mitte bestimmt. |
•Führen Sie den Mauszeiger auf das Ende der Basislinie, in deren Flucht Sie die Bemaßung zeichnen wollen, und bestätigen Sie dieses mit der linken Maustaste. Die ausgewählte Linie wird in der gewünschten Richtung verlängert.
•Führen Sie den Mauszeiger auf das Zielelement, dessen Schnittpunkt mit der verlängerten Basislinie bemaßt werden soll, und bestätigen Sie Ihre Auswahl mit der linken Maustaste.

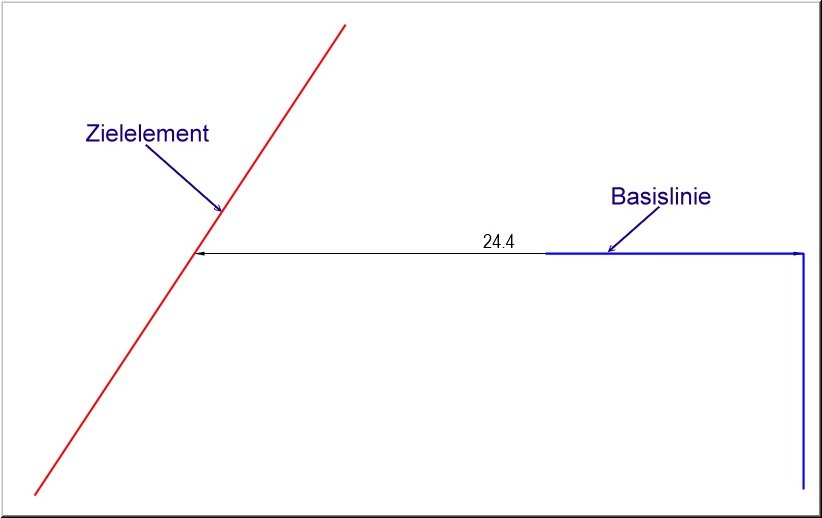

Abb. 199 Bemaßung in Flucht bis Schnittpunkt- Beispiel 1
Abb. 200 Bemaßung in Flucht bis Schnittpunkt - Beispiel 2
|
- |
Zwischen dem Startpunkt auf der Basislinie und dem Zielelement können sich noch andere Objekte befinden. Dies hat keinen Einfluss auf die Messfunktion. |
Die Funktion kann sofort wieder verwendet oder mit der rechten Maustaste abgebrochen werden.
